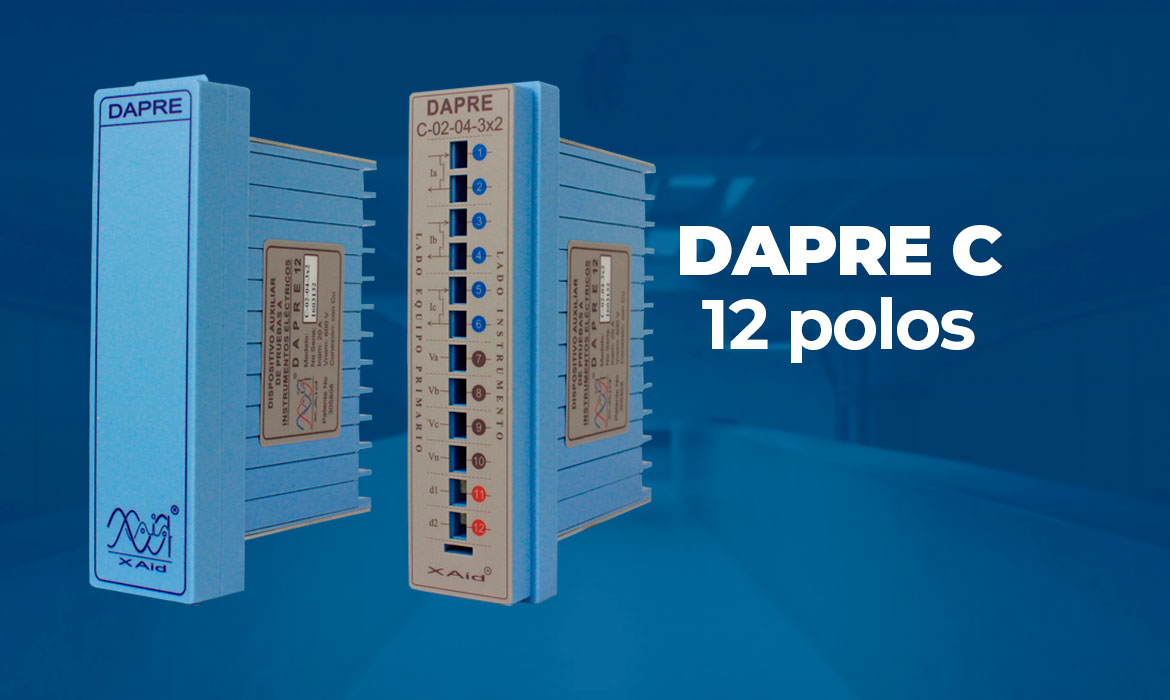

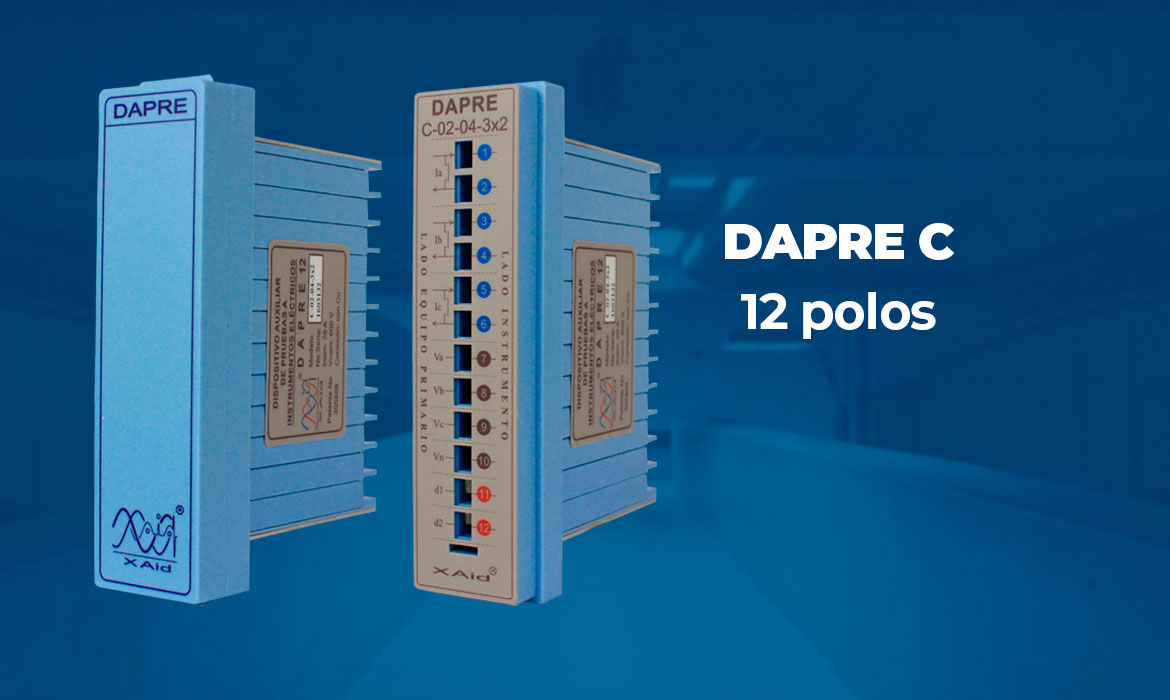

Dapre C 12 polos

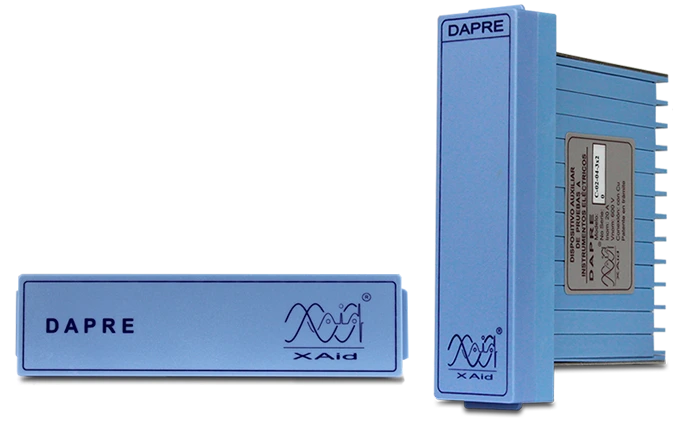

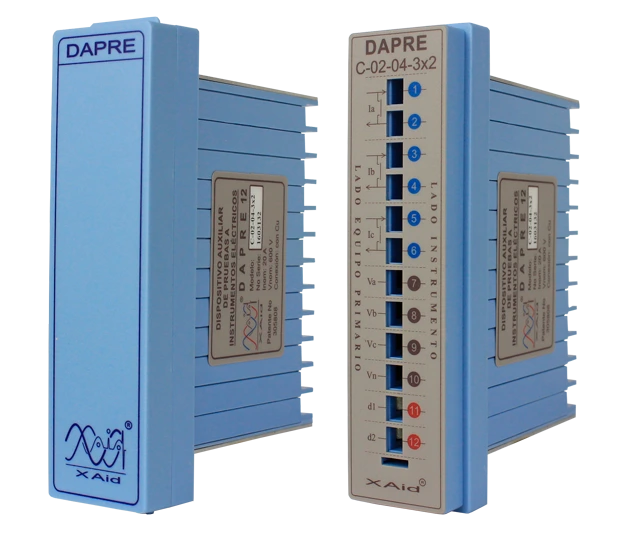

DAPRE C - 12 Polos Dispositivo Auxiliar de Pruebas a Instrumentos Eléctricos
FUNCIÓN:
El DAPRE Es un intermediario entre los instrumentos de protección y los transformadores de instrumentos, se monta en los paneles de protección de los equipos del sistema eléctrico de potencia.(Protection relay test switch)
Realiza las siguientes funciones:
a).- Al insertar un DIPSE en el DAPRE el instrumento queda aislado de sus transformadores permitiendo efectuar pruebas a dichos instrumentos al llevarse a cabo en secuencia las siguientes acciones.
1º Cierran contactos auxiliares
2º Interrupción de los circuitos de disparo.
3º Poner en corto-circuito las señales de corriente para no dejar abiertos los devanados secundarios de TC´s.
4º Interrupción de los circuitos de corriente hacia el instrumento para dejarlo aislado.
5º Interrupción de los circuitos de potencial.
6º Conexión entre las entradas del DIPSE y el instrumento asociado.

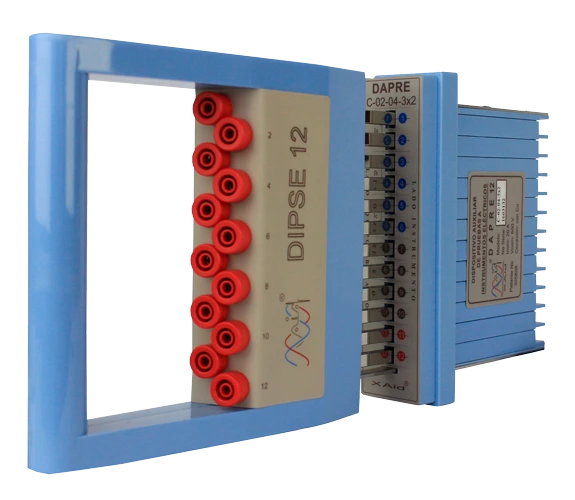

b).- Insertado al 100 % el DIPSE en el DAPRE permite acceder al instrumento a través de las entradas del dipse para inyección de señales de pruebas.
Aplicación en:
- Equipos de medición trifásica.
- Equipos de protección en media tensión:
- Circuitos de distribución.
- Transformadores.
- Motores
- Reactores.
- Capacitores.
Características principales:
- 12 contactos.
- Contactos para corrientes, voltajes o disparos.
- Alta capacidad de corriente.
- Montaje: horizontal y vertical.
- Operación secuencial.
- Facilidad de montaje.
- Facilidad de conexión.
- Tamaño compacto.
- Aprobación LAPEM CFE México

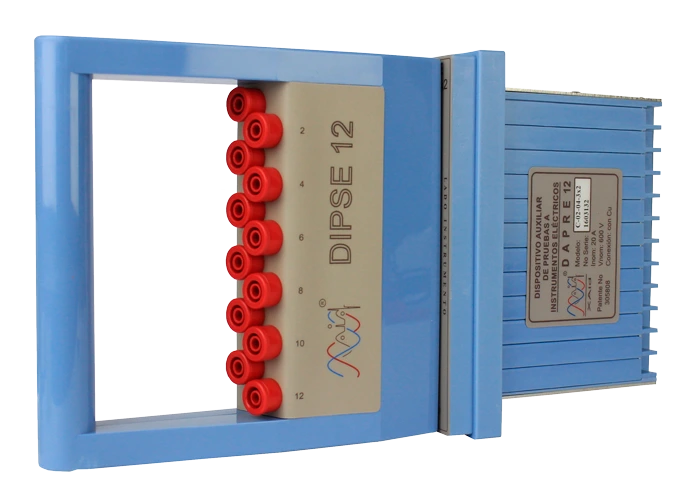

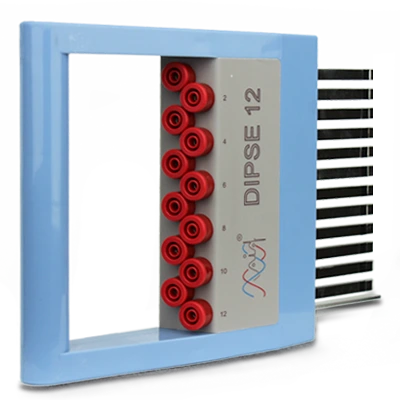

DIPSE C: Dispositivo Insertable para Pruebas con Señales Eléctricas
Dispositivo para facilitar el acceso a los instrumentos de protección o medición asi como la verificación de los parámetros eléctricos de la red a la que se conectan.
Caracteristicas DIPSE:
- Espacio adecuado para conexión de terminales entre bornes contiguas.

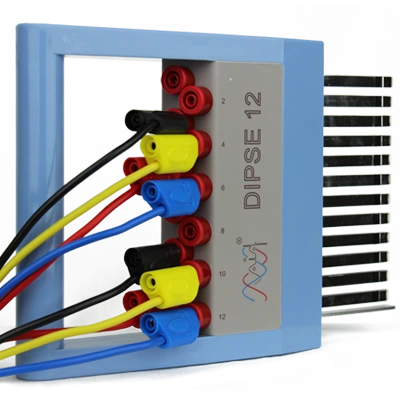

Impide una inserción equivocada. - Usa conectores tipo banana protegida de 4 mm.

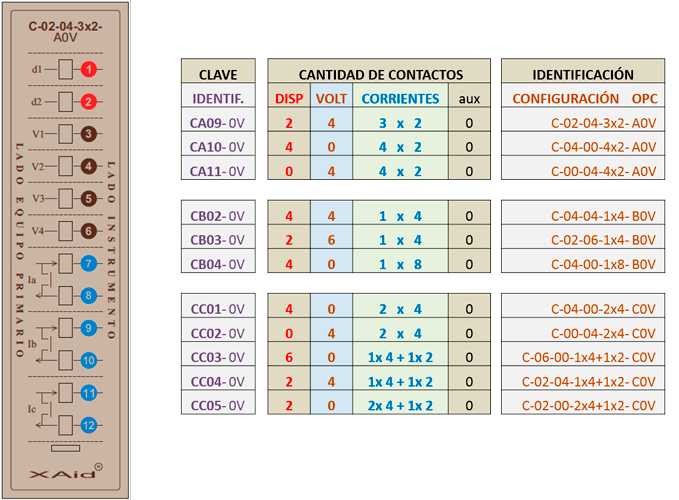

En el anexo AC se encuentran todas las configuraciones disponibles.
